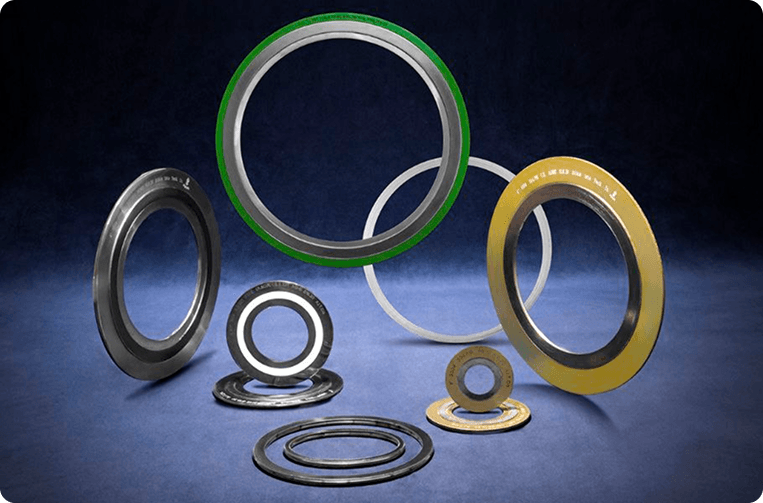

گسکت اسپیرال وند SWG
گسکت اسپیرال وند یکی از انواع گسکت نیمه‌فلزی با عملکرد آببندی بسیار بالا و پرکاربرد در صنعت نفت، گاز و پتروشیمی می باشد که با ورق نازک فلزی V شکل یا W شکل که فیلر درونی آن غیر فلزی بوده و به صورت مارپیچ انحنا داده شده که هر دو طرف آن جوش داده میشود ساخته میشود.
مطالب
ساختار
گســکت های اســپیرال ونــد ایــده آل تریــن نــوع گســکت در بیــن واشــرهای نیمــه فلــزی هسـتند. ایــن گسـکت ها از ورق هــای نــازک فلـزی v شــکل (اسـتریپ) کــه فیلـر درونــی آن غیـر فلـزی بـوده و بـه صـورت مارپیـچ (اسـپیرال) انحنـا داده شـده (هـر دو طـرف آن جـوش داده شـده)، سـاخته شـده اسـت. ایـن نـوع گسـکت سـاختار خاصـی دارد کـه شـامل فلـزی ارتجاعـی و فیلـر منعطـف میباشـد و عملکـرد آببنـدی آن در سـطح بسـیار بـاال و مطلوبــی قــرار دارد و از ویژگیهــای زیــر برخــوردار اســت:
- قابل استفاده در فشار و دمای بالا
- ســازگاری اتوماتیــک مطلــوب در برابــر تغییــرات در شــرایط عملیاتــی ماننــد فشــار، دمــا و لــرزش
- خاصیت آببندی مطلوب به لحاظ ابعادی خاصیت آببندی مطلوب برای سطوح فلنجی نامسطح
- امکان ساخت در ابعاد مختلف شامل شکل های دایره وار و بیضی شکل
- امــکان ســاخت گســکتها بــا اســتفاده از هــوپ (اســتریپ) و فیلــر بــرای تحقــق شــرایط عملیاتــی خــاص
از ایـن گسـکت میتـوان بـه عنـوان المـان آببنـدی اسـتاتیک ولـو، پمـپ، مبـدل حرارتـی، بـرج خنـک کننـده، منهول هـای فلنجـی و غیـره اسـتفاده کـرد. همچنیـن در صنایـع نفـت، گاز و پتروشـیمی، کارخانه هـای صنعتـی، نیروگاهـی، متالـورژی، سـاخت کشـتی، پزشـکی و غیـره بسـیار مـورد اسـتفاده قـرار گرفتـه اسـت. گســکت های اســپیرال ونــد را میتــوان بــا یــک یــا چنــد پارتیشــن فلــزی دو جــداره بــه شــکلهای مختلــف تولیــد نمــود. میلههــای فلــزی دو جــداره جوشــی بــوده و از همــان متریــال اســپرال های مارپیــچ (اســتریپ و فیلــر) ســاخته شــده اند. ضخامت هــای اســتاندارد بــرای ایــن نــوع از واشــرها شــامل ،3. ،4. 6. و 7. میلیمتــر میشــود.
Products: SWG with Inner Ring Flange: Male & Femal
جنس مواد
ابعاد:
- 1طبق استاندارد ASME B16.20
- 2طبق استاندارد ASME B16.20
- 3طبق استاندارد ASME B16.20
- 4طبق استاندارد ASME B16.20
- 5طبق استاندارد ASME B16.20
